Figure 4® テクノロジー（吊り下げ式光造形機）
3Dプリンターの活用用途の広がりとともに注目される吊り下げ式の光造形機
Figure 4は、最終製品にも適用可能な材料と扱いやすさを兼ね備えた吊り下げ式の超高速3Dプリンターです。下部よりプロジェクター投影されたLEDライトにて、液体レジンを連続して活性化する非接触メンブレン方式を採用しています。
Figure 4の特長
Figure 4 基本スペック
Figure 4 Standalone
導入コストを抑えた単独での運用が可能な産業用3Ｄプリンター
- 装置サイズ：681×704×1,356mm
- 造形エリア：124.8×70.2×195mm
- 造形可能サイズ：122.5×68.8×193.2mm
- 材料供給：手動

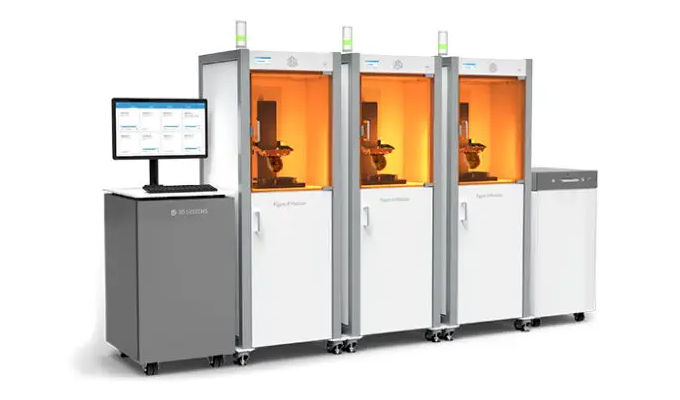

Figure 4 Modular
1台のコントローラーで最大24台まで接続でき、プリンターユニットごとに同時に複数の材料を利用できる産業用3Ｄプリンター
- 装置サイズ：
プリンターユニット 1,226×729×2,091mm
補助プリンター 661×729×2,091mm - 造形エリア：124.8×70.2×345mm
- 造形可能サイズ：122.5×68.8×341.9mm
- 材料供給：自動
希望される方に、Figure 4の無料サンプルを提供しています。各材料の特性をご確認ください。
超高速造形かつ高い形状再現性
最速100mm/h の超高速造形により優れた生産性を実現します。
造形速度の比較
コネクタ15個製作の場合
16.0mm×9.0mm×31.8mm
造形時間
- Figure 4（DLP方式）：30分
- SLA方式：5時間
Figure 4（DLP方式）：30分
SLA方式：5時間
液体樹脂に上部からレーザーを当てて硬貨させるSLA方式に比べ、Figure 4は下部よりプロジェクター投影されたLEDライトで一層全体を硬化させるため、一層あたりにかかる時間が非常に短く、超高速造形を実現します。

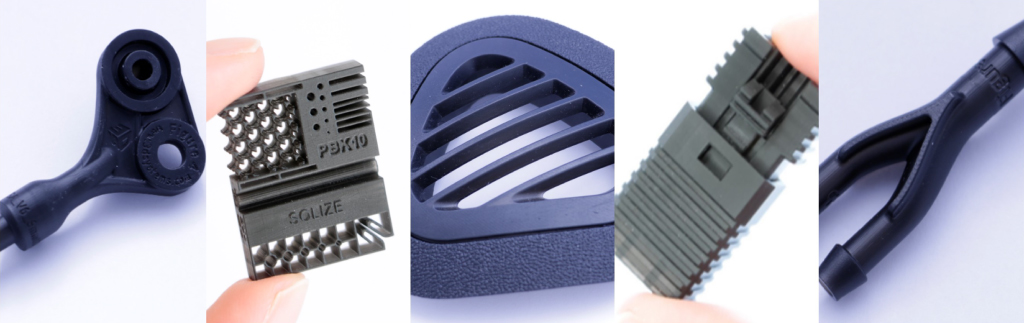

高い形状再現性
細かい積層ピッチにより、後加工をしなくても成型品と同程度の面粗度を実現します。微細形状を再現できるので適用部品が広がります。
- 従来の光造形機よりも微細な形状を製作可能
- シボやテクスチャを高解像度で再現可能
- 仕上げレスのモデル品質を実現可能
- コネクタ部品、複雑な内部流路も再現可能
希望される方に、Figure 4の無料サンプルを提供しています。
Figure 4の再現性をご確認ください。
圧倒的な扱いやすさ
Figure 4は、樹脂の交換作業が非常に簡単です。
-
Figure 4 Standaloneの樹脂交換作業の様子
-
Figure 4 Modularの樹脂交換作業の様子
高い耐候性材料（Figure 4 PRO-BLK 10）
Figure 4 PRO-BLK 10は、長時間利用しても物性値が変化しにくい耐候性があるため、最終製品として十分な物性があります。
インドア環境の場合
アウトドア環境の場合
材料ラインアップ
Figure 4 PRO-BLK10
最終パーツを見据えた物性
- 優れた機械特性、高い耐候性
- 汎用的なプラスチック部品のダイレクト生産に最適
Figure 4 Rigid White
- 外観に適したソリッドな白色
- 高い靱性・スナップフィットに最適
- 塗装しやすく発色がよい
Figure 4 Rigid Gray
- 熱特性と機械特性があり長期使用部品に最適
Figure 4 TOUGH-GRY 10
- 経済的な高剛性グレードのプラスチック材料
- 塗装やメッキに対応可能
Figure 4 RUBBER-65A BLK
- 多用途に使用可能な硬度（65A）
- 接着性（エポキシ系または同材料）
- 筐体部品にも使用できる外観品質
Figure 4 HI TEMP 300-AMB
熱変形300℃の高耐熱材料
- 二次熱処理不要で、高耐熱部品の製作が可能
- 高温環境下でのテスト用途や低圧での射出成型金型などに使用可能
Figure 4 High Temp 150℃ FR Black
- UL94 V0グレードの難燃性材料
Figure 4 MED-AMB 10
- 医療用途向け生体適合材料
- 可視化および流体フローモデルに使用可能
Figure 4 MED-WHT 10
- 医療用途向け生体適合材料
- 手術用のハンドルおよびツーリングに使用可能
Figure 4 JEWEL MASTER GRY
- 高コントラストで灰色の樹脂材料
- 装着テストおよびフィットテストに最適
Figure 4 JCAST-GRN 10
- ジュエリーのダイレクト鋳造向け材料
- 設計の検証、お客さま用サンプルなどの細密なモデルに最適
Figure 4 Tough Clear
- 透明な量産グレード材料
- 長期間の環境安定性、化学的適合性、熱可逆性素材のような機械特性を実現
Figure 4 ELAST-BLK 10
- 優れた圧縮特性がある黒いゴム状の材料
- エラストマー製品の設計とプロトタイピングを高速化可能
希望される方に、Figure 4の無料サンプルを提供しています。各材料の特性をご確認ください。
導入事例
費用対効果が高い
高速、高品質のFigure 4は、比較的お手頃な価格での導入が可能です。
造形サイズとXY方向の解像度
設計から造形まで一括管理できる専用ソフトウェア「3D Sprint」
3D Sprintは、3D Systems社のプラスチックプリンター専用の積層造形ソフトウェアです。モデリング、配置、サポート作成、プリント、モニタリングまでの工程を一括管理することが可能です。
3D Sprintの特長
- 最適なサポート構造の自動生成が可能
- ピンポイントでサポート位置を指定できる
- 高精度の造形シミュレーションが可能
- 造形の進捗状況が確認できる
- さまざまなファイル形式に対応しており拡張子の変換が可能
設置環境と付帯機器
設置環境
- 搬入口：
・Figure 4 Standalone：幅900×高さ1,350mm以上
・Figure 4 Modular：幅1,100×高さ2,000mm以上 - 天井高さ：CH2,500mm以上
- 電源：
・Figure 4 Standalone：100-240VAC、50/60Hz、単相、4.0A
・Figure 4 Modular：100-240VAC、50/60Hz、単相、15A/7.5A - 温度範囲：18～28℃
- 温度安定性：1時間に1℃の温度変化まで許容
- 湿度：20～80%
- 換気：1時間に6回転以上。Figure 4 Modularは必要に応じて外部換気との接続が可能
- 遮光：紫外線を遮光し、UVカットの蛍光灯を使用する必要あり
後処理環境
- 造形物の洗浄には揮発性の溶剤を使用
※十分な換気をお願いします
外部インターネットとの接続
- Figure 4 Standalone：3D Systems社とのクラウド接続が必要（材料ボトルQRコードの読み取り）
- Figure 4 Modular：インストール時のアクティベーションを実施する際に、3D Systems社とのクラウド接続が必要
UV硬化工程
Figure 4での造形後、UVによる硬化処理が必要です。
-
LC-3DPRINT BOX
- Figure 4 Standalone向け
- 195mmまで対応
-
UVキュアユニット350
- Figure 4 Modular向け
- 350mmまで対応
